Création d'un càble à paires torsadée et connecteur RJ-45

Avant de commencer

Assurez-vous d'avoir les outils nécessaires et un plan avant de commencer.

Vous aurez besoin de :

• Une section de câble

• Deux (2) connecteurs de type RJ-45

• Un schéma de câblage

• Un outil de dégainage

• Une pince à sertir

• Un testeur de cable réseau

Création du câble

Schéma de câblage

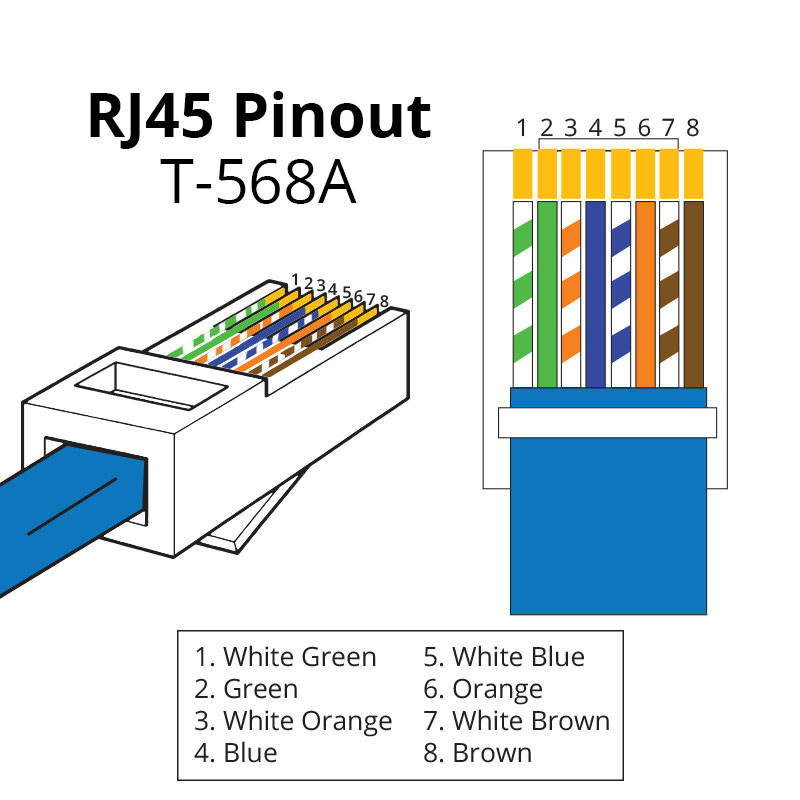

Vous avez le choix entre 2 standards différents : T568A et T568B.

Test du câble

Validations

1. Est-ce que le connecteur est du bon côté (attache câble en plastique vers le bas) ?

2. Est-ce un ou des fils sont exposé (gaine protectrice endommagée) ?

3. Est-ce que le câble est asser long et touche à TOUTES les broches du connecteur ?

4. Est-ce que l'extérieur du câble est bien pis en serra dans le connecteur ?

5. Est-ce que l'ordre des couleurs est respectés ?
